Màn hình laptop là một trong những thành phần quan trọng nhất, quyết định trực tiếp đến trải nghiệm người dùng từ làm việc, học tập đến giải trí. Hiểu rõ về cấu tạo màn hình laptop không chỉ giúp bạn lựa chọn thiết bị phù hợp mà còn cung cấp kiến thức nền tảng về công nghệ hiển thị. Bài viết này sẽ đi sâu vào từng bộ phận và các công nghệ chính tạo nên một màn hình laptop hoàn chỉnh.
Các Loại Tấm Nền Màn Hình Laptop Phổ Biến
Tấm nền hay còn gọi là panel, là trái tim của bất kỳ màn hình nào, quyết định phần lớn chất lượng hiển thị như màu sắc, góc nhìn và độ tương phản. Trong thế giới laptop hiện nay, có ba loại tấm nền màn hình chính được sử dụng rộng rãi, mỗi loại mang lại những ưu và nhược điểm riêng biệt. Việc lựa chọn loại tấm nền phù hợp sẽ tùy thuộc vào nhu cầu sử dụng và ngân sách của người dùng.
Tấm nền TFT LCD (Thin-Film Transistor Liquid Crystal Display) sử dụng công nghệ bóng bán dẫn màng mỏng để điều khiển các tinh thể lỏng. Đặc điểm nổi bật của tấm nền này là giá thành phải chăng và thời gian phản hồi nhanh, thường thấy trong các màn hình gaming giá rẻ. Tuy nhiên, nó lại có nhược điểm về góc nhìn hẹp và khả năng tái tạo màu sắc chưa thực sự sống động, khiến hình ảnh có thể bị biến đổi khi nhìn từ các góc khác nhau.
IPS (In-Plane Switching) là công nghệ màn hình được ưa chuộng nhờ khả năng hiển thị màu sắc chính xác, sống động và góc nhìn rộng lên đến 178 độ. Điều này có nghĩa là hình ảnh sẽ không bị biến đổi màu sắc hay độ sáng dù bạn nhìn từ gần như bất kỳ góc độ nào. Tấm nền IPS lý tưởng cho các nhà thiết kế đồ họa, biên tập video và những người dùng đòi hỏi chất lượng hình ảnh cao, mặc dù thời gian phản hồi có thể chậm hơn một chút so với TN và giá thành cao hơn.
Cuối cùng, OLED (Organic Light Emitting Diode) là công nghệ hiển thị tiên tiến nhất hiện nay, nơi mỗi điểm ảnh tự phát sáng mà không cần đèn nền. Điều này giúp màn hình OLED đạt được độ tương phản vô hạn, màu đen tuyệt đối và màu sắc cực kỳ rực rỡ. Thời gian phản hồi của OLED cũng nhanh hơn đáng kể so với IPS. Tuy nhiên, màn hình OLED thường có giá thành cao nhất và có thể gặp hiện tượng lưu ảnh (burn-in) sau thời gian dài sử dụng nếu không được bảo quản đúng cách.
Độ Phân Giải Và Kích Thước Ảnh Hưởng Đến Trải Nghiệm Thị Giác
Độ phân giải và kích thước là hai yếu tố song hành, quyết định mật độ điểm ảnh và không gian hiển thị trên màn hình laptop. Sự kết hợp của chúng ảnh hưởng trực tiếp đến độ sắc nét của hình ảnh, khả năng làm việc đa nhiệm và trải nghiệm giải trí của người dùng. Một màn hình có độ phân giải cao sẽ mang lại hình ảnh chi tiết và sắc nét hơn, trong khi kích thước lớn hơn sẽ cung cấp không gian làm việc rộng rãi hơn.
Độ phân giải màn hình được tính bằng số lượng điểm ảnh (pixel) theo chiều ngang nhân với số lượng điểm ảnh theo chiều dọc. Ví dụ, một màn hình có độ phân giải 1920×1080 pixel có nghĩa là có 1920 điểm ảnh theo chiều ngang và 1080 điểm ảnh theo chiều dọc. Các chuẩn độ phân giải phổ biến hiện nay bao gồm:
- HD (High Definition): Thường là 1366×768 pixel, phù hợp với các laptop giá rẻ.
- Full HD (FHD): 1920×1080 pixel, là chuẩn phổ biến nhất, mang lại hình ảnh rõ nét cho hầu hết các tác vụ.
- QHD (Quad High Definition) hoặc 2K: Thường là 2560×1440 pixel, cho độ sắc nét vượt trội.
- 4K (Ultra HD): 3840×2160 pixel, cung cấp chất lượng hình ảnh cực kỳ chi tiết, thường thấy trên các laptop cao cấp.

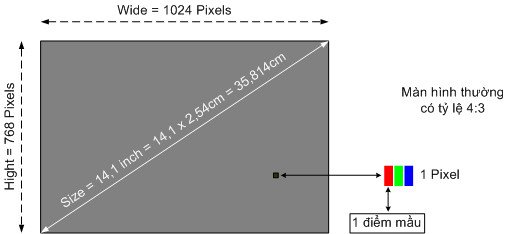

Minh họa các điểm ảnh pixel tạo nên độ phân giải màn hình laptop
Kích thước của màn hình được đo theo độ dài đường chéo, tính bằng đơn vị inch (1 inch = 2.54 cm). Các kích thước phổ biến cho laptop là 13.3 inch, 14 inch, 15.6 inch và 17.3 inch. Một chiếc laptop 15.6 inch với độ phân giải Full HD sẽ có mật độ điểm ảnh khác so với màn hình 13.3 inch cũng Full HD. Mật độ điểm ảnh cao hơn trên màn hình nhỏ hơn thường mang lại hình ảnh sắc nét hơn, nhưng có thể yêu cầu điều chỉnh tỷ lệ hiển thị để các yếu tố trên màn hình không quá nhỏ.
Tỷ Lệ Màn Hình: Từ Chuẩn Cổ Điển Đến Hiện Đại
Tỷ lệ màn hình (Aspect Ratio) là tỷ lệ giữa chiều ngang và chiều dọc của màn hình, đóng vai trò quan trọng trong việc định hình trải nghiệm hiển thị và phù hợp với các loại nội dung khác nhau. Sự phát triển của công nghệ đã chứng kiến sự chuyển đổi từ các tỷ lệ truyền thống sang các chuẩn mới, đáp ứng nhu cầu đa dạng của người dùng. Hiểu rõ về các tỷ lệ này giúp bạn lựa chọn màn hình laptop phù hợp với phong cách sử dụng của mình.
Trong quá khứ, tỷ lệ 4:3 là chuẩn mực cho các màn hình máy tính và TV. Tỷ lệ này cung cấp không gian hiển thị gần như vuông, phù hợp cho việc đọc tài liệu, duyệt web và các ứng dụng văn phòng. Tuy nhiên, với sự phổ biến của nội dung đa phương tiện như phim ảnh và trò chơi điện tử, tỷ lệ 4:3 dần trở nên lỗi thời do tạo ra các dải đen ở hai bên khi xem nội dung rộng.
Sự xuất hiện của tỷ lệ 16:9 đã thay đổi đáng kể trải nghiệm giải trí. Tỷ lệ này cung cấp một không gian hiển thị rộng hơn theo chiều ngang, rất lý tưởng cho việc xem phim (vì hầu hết phim được quay ở tỷ lệ này hoặc tương tự) và chơi game. Hiện nay, 16:9 là tỷ lệ phổ biến nhất trên laptop, TV và màn hình máy tính, mang lại sự cân bằng giữa làm việc và giải trí.

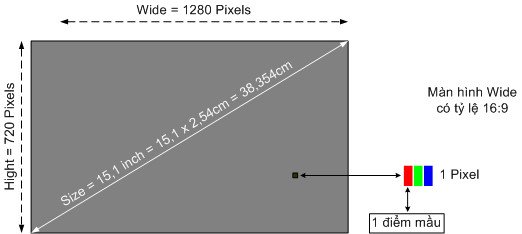

So sánh tỷ lệ khung hình màn hình laptop 4:3 và 16:9
Gần đây, các nhà sản xuất laptop đang hướng tới các tỷ lệ 16:10 và 3:2. Những tỷ lệ này cung cấp thêm không gian theo chiều dọc so với 16:9, rất được các nhà sáng tạo nội dung, lập trình viên và người dùng văn phòng ưa chuộng. Không gian dọc tăng thêm giúp hiển thị nhiều dòng code, nội dung văn bản hoặc thanh công cụ hơn, giảm thiểu việc cuộn trang. Ví dụ, tỷ lệ 3:2 trên các dòng laptop như Microsoft Surface mang lại trải nghiệm tương tự như đọc sách hoặc làm việc với tài liệu in ấn.
Công Nghệ Đèn Nền Màn Hình: CCFL và LED
Đèn nền là một thành phần không thể thiếu trong cấu tạo màn hình laptop LCD, có nhiệm vụ cung cấp ánh sáng để các tinh thể lỏng hiển thị hình ảnh. Trong suốt lịch sử phát triển, hai công nghệ đèn nền chính đã được sử dụng: CCFL và LED, mỗi loại có những đặc điểm và ảnh hưởng riêng đến chất lượng hiển thị cũng như hiệu suất năng lượng của thiết bị.
Đèn nền CCFL (Cold Cathode Fluorescent Lamp) hay còn gọi là đèn huỳnh quang cathode lạnh, là công nghệ đèn nền được sử dụng rộng rãi trên các màn hình LCD thế hệ cũ. Đèn CCFL hoạt động tương tự như bóng đèn huỳnh quang thu nhỏ, phát ra ánh sáng trắng thông qua sự ion hóa của khí bên trong ống. Để hoạt động, đèn CCFL cần một bộ biến tần (inverter) để chuyển đổi điện áp thấp của laptop thành điện áp cao cần thiết. Ưu điểm của CCFL là chi phí sản xuất thấp, nhưng nhược điểm bao gồm độ sáng không đồng đều, tuổi thọ thấp hơn, tiêu thụ nhiều năng lượng hơn và chứa thủy ngân, gây khó khăn trong việc xử lý rác thải điện tử.

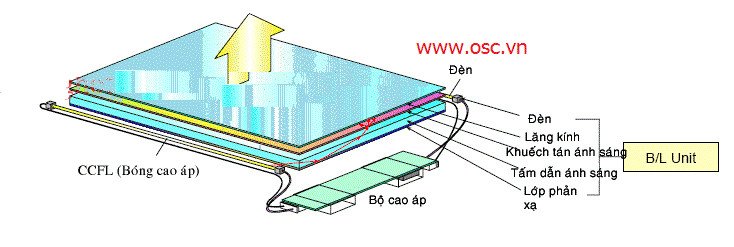

Cấu tạo đèn nền CCFL trong màn hình laptop đời cũ

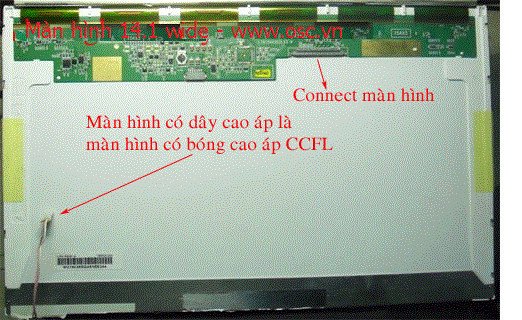

Cơ chế hoạt động của đèn huỳnh quang cathode lạnh CCFL
Với sự phát triển của công nghệ, đèn nền LED (Light Emitting Diode) đã trở thành chuẩn mực hiện nay cho màn hình laptop và các thiết bị hiển thị khác. Thay vì một bóng đèn duy nhất, màn hình LED sử dụng hàng trăm hoặc hàng nghìn điốt phát quang nhỏ được bố trí theo nhiều cách khác nhau, thường là dọc theo các cạnh (Edge-lit LED) hoặc phía sau toàn bộ tấm nền (Direct-lit LED hoặc Full Array Local Dimming – FALD). LED Backlight mang lại nhiều ưu điểm vượt trội như độ sáng cao hơn, màu sắc sống động và chính xác hơn, tiêu thụ ít điện năng hơn, tuổi thọ cao hơn và không chứa các vật liệu độc hại. Các màn hình LED hiện đại còn có thể tích hợp công nghệ FALD hoặc Mini-LED để kiểm soát độ sáng từng vùng nhỏ, giúp cải thiện đáng kể độ tương phản và màu đen.

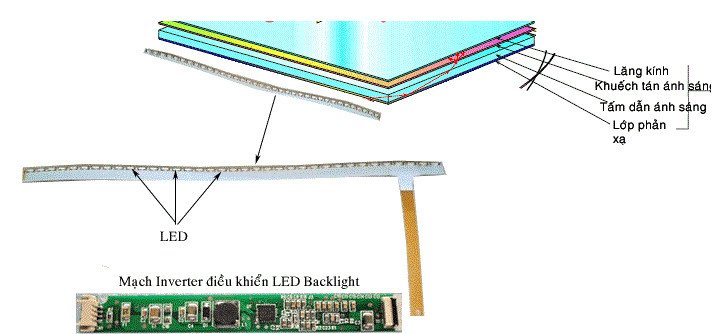

Mô tả dây đèn LED Backlight được sử dụng trong cấu tạo màn hình laptop
Các Thành Phần Khác Trong Cấu Tạo Màn Hình Laptop
Bên cạnh tấm nền và đèn nền, một màn hình laptop hoàn chỉnh còn bao gồm nhiều thành phần quan trọng khác, cùng phối hợp để tạo nên trải nghiệm hình ảnh mà chúng ta thường thấy. Những linh kiện này tuy ít được nhắc đến nhưng đóng vai trò thiết yếu trong việc xử lý dữ liệu, kết nối và bảo vệ màn hình, đảm bảo hiệu suất hoạt động ổn định và bền bỉ của thiết bị.
Bộ điều khiển màn hình (Display Controller) là một mạch tích hợp (IC) có nhiệm vụ nhận tín hiệu hình ảnh từ card đồ họa của laptop, sau đó xử lý và chuyển đổi chúng thành tín hiệu điện tử mà tấm nền có thể hiểu và hiển thị. Bộ điều khiển này thường nằm trên chính bo mạch của màn hình hoặc một bo mạch nhỏ riêng biệt (T-Con board). Nó quản lý timing (thời gian) và điện áp cho từng pixel, đảm bảo hình ảnh được hiển thị chính xác và đồng bộ.
Cổng kết nối dữ liệu là giao diện vật lý nơi tín hiệu hình ảnh được truyền từ bo mạch chủ của laptop đến màn hình. Các chuẩn kết nối phổ biến trên laptop bao gồm LVDS (Low-Voltage Differential Signaling) cho các màn hình cũ hơn và eDP (Embedded DisplayPort) cho các màn hình hiện đại. Số lượng chân (pins) trên cổng kết nối thường chỉ ra loại màn hình và công nghệ được sử dụng. Ví dụ, màn hình CCFL cũ thường có kết nối 20 hoặc 30 chân, trong khi màn hình LED hiện đại, đặc biệt là loại có bộ điều khiển đèn nền tích hợp, thường sử dụng kết nối 40 chân để truyền dữ liệu và điều khiển đèn nền cùng lúc.

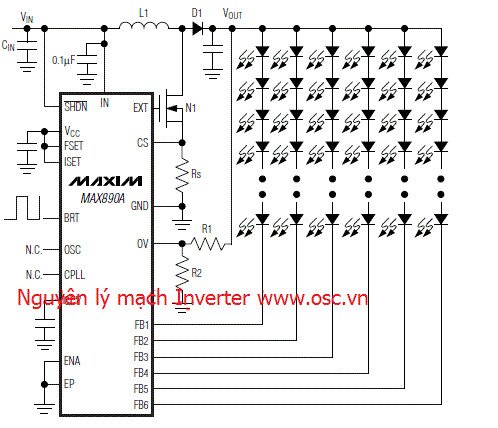

Sơ đồ nguyên lý mạch Inverter điều khiển đèn LED Backlight trên màn hình laptop

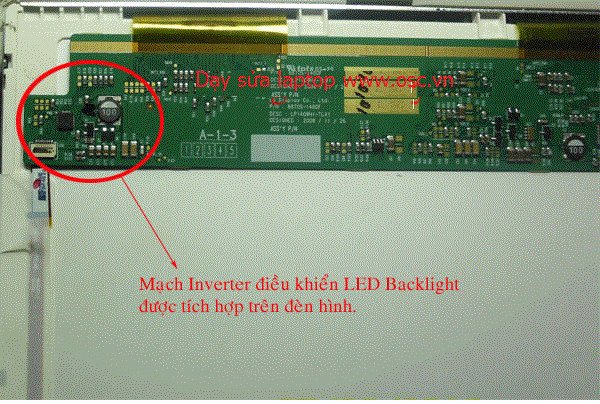

Hình ảnh chi tiết mạch Inverter tích hợp cho màn hình LED laptop
Ngoài ra, lớp kính bảo vệ và bề mặt màn hình cũng là yếu tố cần quan tâm. Màn hình laptop có thể có bề mặt màn hình gương (glossy) hoặc chống chói (matte). Màn hình gương thường mang lại màu sắc rực rỡ và độ tương phản cao hơn, nhưng lại dễ bị phản chiếu ánh sáng và bám vân tay. Ngược lại, màn hình chống chói giúp giảm thiểu lóa sáng, phù hợp cho những người làm việc trong môi trường có nhiều ánh sáng, mặc dù màu sắc có thể không sống động bằng màn hình gương. Sự lựa chọn giữa hai loại bề mặt này tùy thuộc vào sở thích cá nhân và môi trường sử dụng.

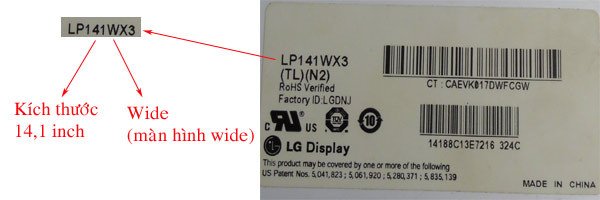

Nhãn thông số kỹ thuật và Model của màn hình laptop
Thông Số Kỹ Thuật Quan Trọng Khác
Bên cạnh các yếu tố cốt lõi về cấu tạo màn hình laptop đã đề cập, người dùng hiện đại còn quan tâm đến nhiều thông số kỹ thuật khác để đánh giá hiệu suất và chất lượng hiển thị. Những thông số này đặc biệt quan trọng đối với những người làm việc chuyên nghiệp trong lĩnh vực đồ họa, gaming hoặc những ai đòi hỏi trải nghiệm xem và làm việc tối ưu.
Tốc độ làm mới (Refresh Rate), đo bằng Hertz (Hz), là số lần màn hình có thể cập nhật hình ảnh mỗi giây. Màn hình laptop tiêu chuẩn thường có tốc độ làm mới 60Hz. Tuy nhiên, đối với game thủ hoặc những người yêu thích sự mượt mà, các màn hình có tốc độ làm mới 120Hz, 144Hz, 240Hz hoặc thậm chí cao hơn đang ngày càng phổ biến. Tốc độ làm mới cao giúp hình ảnh chuyển động mượt mà hơn, giảm hiện tượng xé hình (screen tearing) và mang lại lợi thế cạnh tranh trong các trò chơi tốc độ cao.

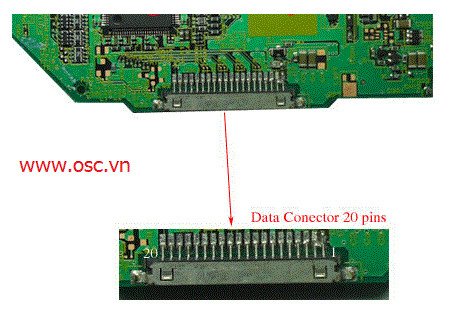

Cổng kết nối dữ liệu 20 chân trên màn hình laptop loại cũ
Thời gian phản hồi (Response Time), đo bằng mili giây (ms), là thời gian một pixel cần để chuyển từ màu này sang màu khác. Thông số này đặc biệt quan trọng đối với các trò chơi hành động nhanh hoặc xem phim có nhiều cảnh chuyển động. Thời gian phản hồi thấp (ví dụ: 1ms, 3ms) giúp giảm thiểu hiện tượng bóng mờ (ghosting) hoặc nhòe hình, đảm bảo hình ảnh rõ ràng và sắc nét trong mọi tình huống.

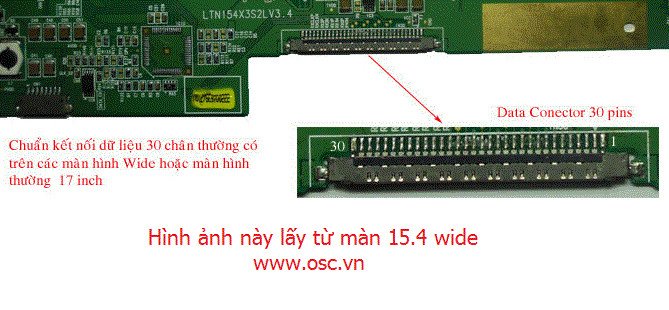

Kiểu kết nối dữ liệu 30 chân phổ biến cho màn hình laptop
Cuối cùng, độ sáng (Brightness) và độ tương phản (Contrast Ratio) là hai yếu tố quyết định khả năng hiển thị rõ nét của hình ảnh trong các điều kiện ánh sáng khác nhau và khả năng phân biệt giữa các tông màu sáng tối. Độ sáng thường được đo bằng nit (candela trên mét vuông), và một màn hình có độ sáng cao (ví dụ: 300 nit trở lên) sẽ hiển thị tốt hơn ở ngoài trời hoặc trong môi trường sáng. Độ tương phản càng cao, hình ảnh sẽ càng sâu và có chi tiết rõ ràng hơn ở cả vùng sáng và vùng tối. Các công nghệ như HDR (High Dynamic Range) đang ngày càng được tích hợp để nâng cao đáng kể độ sáng và độ tương phản, mang lại trải nghiệm hình ảnh chân thực và sống động hơn.

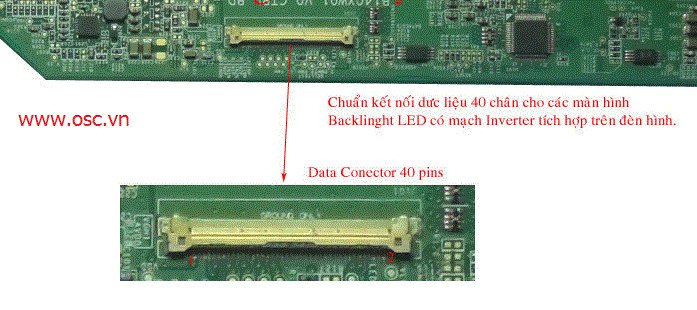

Cổng kết nối dữ liệu 40 chân thường thấy trên màn hình LED laptop
Việc hiểu rõ về cấu tạo màn hình laptop và các thông số kỹ thuật quan trọng giúp bạn đưa ra quyết định thông minh khi mua sắm, nâng cấp hoặc sửa chữa thiết bị. Mỗi thành phần, từ tấm nền, đèn nền cho đến các chuẩn kết nối, đều đóng góp vào trải nghiệm hiển thị tổng thể. Với những kiến thức này, hy vọng bạn sẽ có cái nhìn sâu sắc hơn về thế giới công nghệ màn hình. Tại Shop Bluetooth, chúng tôi luôn cập nhật những thông tin công nghệ mới nhất để mang đến cho bạn những kiến thức hữu ích và đáng tin cậy.
Câu Hỏi Thường Gặp (FAQs)
1. Màn hình IPS và OLED khác nhau như thế nào?
Màn hình IPS sử dụng tinh thể lỏng và đèn nền để hiển thị hình ảnh, nổi bật với góc nhìn rộng và màu sắc chính xác. Trong khi đó, màn hình OLED mỗi điểm ảnh tự phát sáng, mang lại màu đen tuyệt đối, độ tương phản vô hạn và thời gian phản hồi siêu nhanh, nhưng thường đắt hơn và có nguy cơ lưu ảnh.
2. Độ phân giải 4K trên màn hình laptop có thực sự cần thiết không?
Độ phân giải 4K (3840×2160) mang lại hình ảnh cực kỳ sắc nét và chi tiết. Nó đặc biệt hữu ích cho các nhà thiết kế đồ họa, biên tập video hoặc những người làm việc cần không gian hiển thị lớn và chất lượng hình ảnh cao. Với người dùng phổ thông, Full HD (1920×1080) thường là đủ, trong khi 4K có thể tiêu tốn nhiều pin hơn và đòi hỏi card đồ họa mạnh mẽ.
3. Màn hình có tốc độ làm mới cao (ví dụ 144Hz) có ý nghĩa gì?
Tốc độ làm mới cao (ví dụ 144Hz) có nghĩa là màn hình có thể cập nhật hình ảnh 144 lần mỗi giây, so với 60 lần của màn hình tiêu chuẩn. Điều này giúp hình ảnh chuyển động, đặc biệt là trong game, trở nên mượt mà hơn, giảm hiện tượng xé hình và nhòe. Nó rất có lợi cho game thủ chuyên nghiệp.
4. Màn hình gương (glossy) và chống chói (matte) khác nhau như thế nào và nên chọn loại nào?
Màn hình gương (glossy) có bề mặt bóng, cho màu sắc rực rỡ và độ tương phản cao hơn nhưng dễ bị lóa sáng và phản chiếu. Màn hình chống chói (matte) có bề mặt mờ, giúp giảm chói và lóa sáng, phù hợp khi làm việc trong môi trường nhiều ánh sáng. Lựa chọn tùy thuộc vào môi trường sử dụng và sở thích cá nhân về chất lượng hình ảnh.
5. Màn hình LED và CCFL có thể hoán đổi cho nhau được không?
Thông thường, màn hình LED và CCFL không thể hoán đổi trực tiếp cho nhau. Chúng sử dụng các công nghệ đèn nền khác nhau, yêu cầu bộ điều khiển (inverter) và cổng kết nối dữ liệu khác nhau. Việc nâng cấp từ CCFL lên LED thường đòi hỏi thay thế toàn bộ màn hình hoặc cả bo mạch điều khiển.
6. Model của màn hình laptop nằm ở đâu?
Model của màn hình laptop thường được ghi trên một nhãn dán ở phía sau tấm nền màn hình. Để xem được, bạn thường phải tháo khung màn hình hoặc toàn bộ màn hình ra khỏi vỏ laptop. Thông tin này rất quan trọng khi cần tìm mua màn hình thay thế.
